铸铁平板可以根据用途的不同,分为不同的平板,可以按其用途分为检验平板、划线平板、装配平板、铆焊平板、焊接平板、基础平板等。使用用途的不同,工作台的结构设计、承载、工作面的平面度以及铸铁平台平板工作面的机械加工等,也不尽相同。铸铁平板是用于工件检测或划线的平面基准器具。广泛应用于机械制造、化工、五金、航空航天、石油、汽车制造、仪器仪表制造等行业。我们来分别为大家介绍一下铸铁平板的分类。
铸铁平板分类:

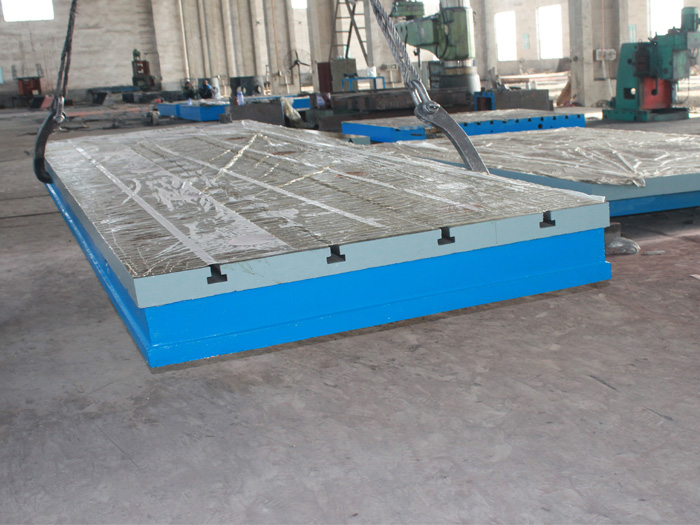

1、铸铁装配平板:铸铁装配平板工作面加工有T型槽,T型槽主要用于固定工件,是钳工工人用来调试设备,装配设备,维修设备的基础平台。装配用工作台一般情况,规格较大,采用拼接方式。装配用工作台材质选用HT200或HT250,有些厂家也会选用HT300或QT500-7的。
2、铸铁检验平板:铸铁检验平板适用于各种检验工作,精度测量用的基准平面,用于机床机械检验测量基准,检查零件的尺寸精度或行为偏差,并作划线。检验用工作台在机械制造检验中也是不可以缺少的基本工具。检验用工作台工作面一般情况下,加工成平面,平面度要求较高。也有用户要求,在检验用工作台的工作面上,加工T型槽,用于固定检验设备。
3、铸铁划线平板:铸铁划线平板工作面为平面,工作面上加工有标志线,是工人用来检验工件,对工件划线时使用的基准标志线,标志线由用户按其使用情况,做出标志线的具体尺寸。也有用户要求在工作台的工作面上加工T型槽,用于固定工件。划线用铸铁平台平板平面度要求高于装配用工作台,低于检验用工作台的平面度,划线用铸铁平台平板平面度一般为2级或3级。铸铁平台平板是为实验室及工厂的组装、生产、维修、操作等工作而专门设计。铸铁平台平板经人工热时效处理,具有稳定性能好,不易变形,抗冲击力强、承载高等特性。
4、铸铁研磨平板:用于精密测量研磨平板精度非常高,可使用一些高精度工件的检测;用于高精度工件的研磨及抛光,国内研磨平板高精度能达到平面度0.0005mm。
5、铸铁焊接平板:焊接平台分为平面焊接平板、T型槽焊接平板、铆焊平板及三维焊接平板四种,前三种用途大致相同主要作为工件焊接的基准。三维焊接平板是新型焊接工装的配套产品,主要为疑难焊接、多工序焊接,三维焊接平板上面均匀分布的有定位孔能轻松的与三维焊接工装的定位及装夹,铸铁平板向四周延伸实现空间焊接,其主要用途是可把多零件的产品以_短速度组装成形,然后再进行焊接,从而使工件焊接精度焊接效率提高。
6、铸铁基础平板:主要用于大型设备、工件的安装调试以及测量划线。基础平台多是有单块规格小的平台拼接而成,平台、拼接简单、尺寸可延伸等特点使基础平板的应用越来越广泛。
以上这几种都可以统称为
铸铁平板,铸铁平板是我们公司自生产以来一直都在研究的量具产品。铸铁平板是现代生产制造活动中用于产品检验、检测、划线、装配、焊接、铆焊、测量等用途的基准平面工具,广泛应用于建筑建材、冶金矿产、石油化工、水利水电、交通运输、信息产业、机械机电等行业。
