铸铁工作台也称
铸铁平板,
铸铁平台,适用于各种检验工作,精度测量用的基准平面,大型铸铁工作台主要用于机械工件检验测量中的基准面,检查零件的尺寸精度或行为偏差,并可作精密划线,在机械制造检验中是常用的平面基准量具。
铸铁平台的用途:铸铁平台是
铸铁平板的另一种叫法,按用途分为铸铁检验平台、铸铁划线平台、铸铁装配平台、铸铁试验平台、铸铁基础平台等,外观基本上是箱体式,工作面有长方形、正方形或圆形,材料为高强度铸铁HT200-300,球墨铸铁QT400-600。铸铁平台的工作面采用刮研工艺,工作面上可加工V型槽、T型槽、U型槽、燕尾槽、圆孔、长孔等。铸铁平台是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。

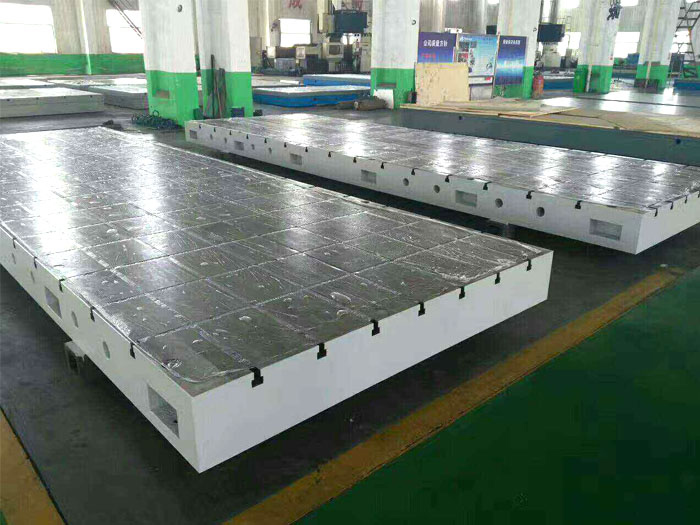

铸铁平板多为箱型结构,台面有T型槽和圆孔,可根据用户使用需求,做横向竖向两方向开槽。
铸铁平台精加工时,由于铸件已经通过时效处理,所以精加工可直接按用户需求的精度进行加工。
铸铁平板平台材质:
材料为高强度铸铁HT200-250工作面硬度为HB160—210。经过两次处理(人工退火600·----700·和自然时效2---3 年,使该产品的精度稳定,耐磨性能好。
铸铁平板平台精度:
按标准计量检定规程执行,分别为0,1,2,3级四个级别。
铸铁平板平台规格:200mm×200mm—2000mm×4000mm(特殊规格可根据需方图纸制作或双方商定生产加工)
铸铁平板标准规格参数如下:
200×300mm | 500×600mm | 1000×1200mm | 1000×2000mm | 2500×6000mm |
300×400mm | 500×800mm | 1000×1500mm | 2000×3000mm | 2500x5000mm |
400×500mm | 600×900mm | 1500x2000mm | 2000×4000mm | 3000×6000mm |
500×500mm | 1000×750mm | 1500×3000mm | 2000×6000mm | 3000×8000mm |
铸铁平板特点:
1、铸铁平板使用磨损后,可以重新修刮恢复其精度。
2、铸铁平板可用涂色法检验零件平面度,具有准确、直观、方便的优点。在经过刮研的铸铁平板上推动表座、工件比较顺畅,无发涩感觉,方便了测量,确认了测量准确度。
3、铸铁平板的铸铁质量和热处理质量对平板使用性能产生较大影响:或因残存较大内应力使工作面变形;或因不耐磨损使精度不能保持;或因刮削困难得不到数值小的粗糙度。因此使用铸铁平板要注意铸铁材料的选择,采用时效处理等
4、方法消除
铸铁平板的残余应力。
